ラインナップ

主制御ユニット

型式	DCE-MCU
プログラム容量	64KB
プログラム言語	C言語
LCD	キャラクタ(16文字×2行)表示
時計機能	年・月・日・曜・時・分・秒の設定・計時 (月差13秒)
通信ポート	RS-485×1CH
接点入力	1点（フォトカブラ絶縁）
警報出力	リレー無電圧接点×3点
電源電圧	24V
消費電流	670mA
外形寸法	W120×H50×D120mm
質量	0.2kg
仕様書ダウンロード

電源ユニット

型式	DCE-PWU
入力電圧	AC100∼200V
入力周波数	50/60Hz
突入電流	15A(AC100V)、30A(AC200V)
定格出力電圧	DC24V
定格出力電流	1.3A
効率	86%以上
過電流保護	1.37A以上
過電圧保護	DC27.6∼32.4V
保持時間	20ms
ヒューズ	内蔵
消費電力	300mA
外形寸法	W120×H50×D120mm
質量	0.4kg
仕様書ダウンロード

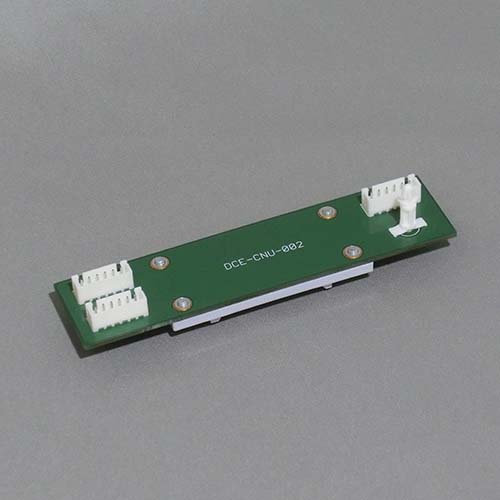

連結ユニット

型式	DCE-CNU8
取付方法	DINレール
電圧ポート	DC24V×1点
通信ポート	RS-485×1点
電源電圧	24V
外形寸法	W30×H15×D120mm
質量	0.1kg
仕様書ダウンロード

集合表示灯ユニット

型式	DCE-LMU
表示色	白色、緑色、青色、赤色、黄色
ランプサイズ	30×30mm
ランプ数	4列×2行
電源電圧	24V
消費電力	300mA
外形寸法	W120×H50×D120mm
質量	0.2kg
仕様書ダウンロード

スイッチユニット

型式	DCE-SWU
照光式押釦スイッチ	8点
電源電圧	24V
消費電力	100mA
外形寸法	W120×H50×D120mm
質量	0.2kg
仕様書ダウンロード

接点（DC24V）入力ユニット

型式	DCE-CIU
入力点数	20点
入力構成	プラスコモン/マイナスコモン共用
定格入力電圧	DC24V
定格入力電流	7.0mA(DC24V)
ON電圧/ON電流	15V以上/4mA以上
OFF電圧/OFF電流	8V以下/2mA以下
入力抵抗	3.3kΩ
入力応答	0.2ms、1ms、10ms、70ms
入力コモン方式	20点1コモン
電源電圧	24V
消費電力	120mA
外形寸法	W120×H50×D120mm
質量	0.16kg
仕様書ダウンロード

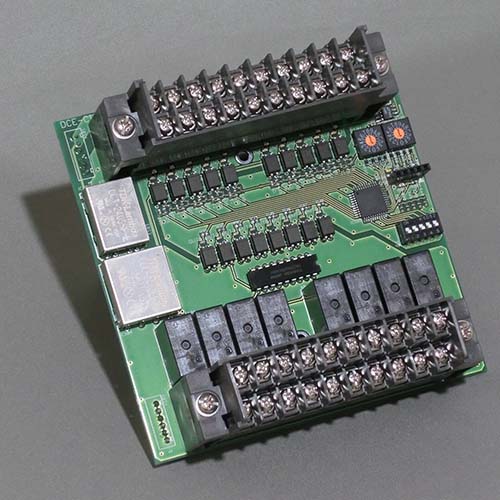

接点（リレー）出力ユニット

型式	DCE-ROU
出力点数	8点
接点構成	ｃ接点
定格負荷（抵抗）	AC250V 10A, DC30V 10A
定格負荷（誘導）	AC250V 7.5A, DC30V 5A
最大接点容量	AC440V, DC125V
最大開閉頻度	18000回/h（機械的）, 1800回/h（定格負荷）
耐久性（機械的）	1000万回以上（AC）, 2000万回以上（DC）
耐久性（電気的）	10万回以上
電源電圧	24V
消費電力	300mA
外形寸法	W120×H50×D120mm
質量	0.16kg
仕様書ダウンロード

接点（トランジスタ）出力ユニット

型式	DCE-TOU
出力点数	16点
接点構成	トランジスタ（ソース）出力
定格負荷電圧	DC24V
最大負荷電流	0.5A/点, 5A/コモン
出力応答	0.5ms（OFF→ON）, 1ms（ON→OFF）
出力コモン方式	16点1コモン
電源電圧	24V
消費電力	130mA
外形寸法	W120×H50×D120mm
質量	0.16kg
仕様書ダウンロード

アナログ入力（絶縁）ユニット

型式	DCE-AIU4Z
アナログ入力点数	4点
アナログ入力電圧	-10~10V
アナログ入力電流	0∼20mA(入力抵抗値:250Ω)
デジタル出力	16ビット符号付きバイナリ(-32768∼32767)
入力分解能	0∼32000(-10∼10V)、0∼32000(0∼20mA)
精度	±0.3%以内(周囲温度: 0∼60°C)
AD変換速度	80μs/点
絶対最大入力	-15∼15V(電圧)、0∼30mA(電流)
電源電圧	24V
消費電力	220mA
外形寸法	W120×H50×D120mm
質量	0.18kg
仕様書ダウンロード

アナログ入力（非絶縁）ユニット

型式	DCE-AIU8
アナログ入力点数	8点
アナログ入力電圧	-10~10V
アナログ入力電流	0∼20mA(入力抵抗値:250Ω)
デジタル出力	16ビット符号付きバイナリ(-32768∼32767)
入力分解能	-32000∼32000(-10~10V)、0∼32000(0∼20mA)
精度	±0.3%以内(周囲温度: 0∼60°C)
AD変換速度	80μs/点
絶対最大入力	-15∼15V(電圧)、0∼30mA(電流)
電源電圧	24V
消費電力	220mA
外形寸法	W120×H50×D120mm
質量	0.18kg
仕様書ダウンロード

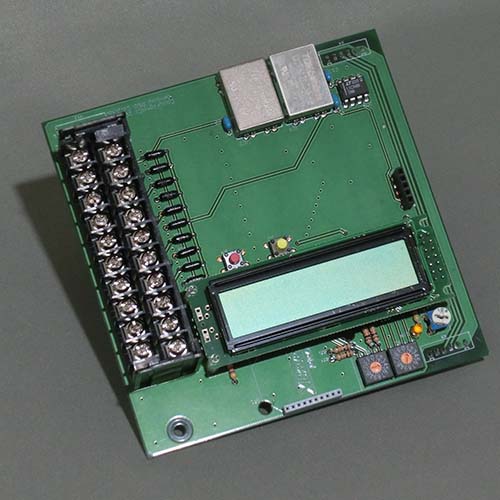

白金測温抵抗体(Pt100)入力ユニット

型式	DCE-RTU
アナログ入力点数	10点
デジタル出力	16ビット符号付きバイナリ(-32768∼32767)
測定温度範囲	-55~300℃
抵抗値	100Ω
抵抗値許容差	±0.5%
抵抗温度計数	3500ppm/K
抵抗温度係数許容差	±1%0
断線検出	あり
電源電圧	24V
消費電力	350mA
外形寸法	W120×H50×D120mm
質量	0.19kg
仕様書ダウンロード
